図面バラシを、AIで自動化。

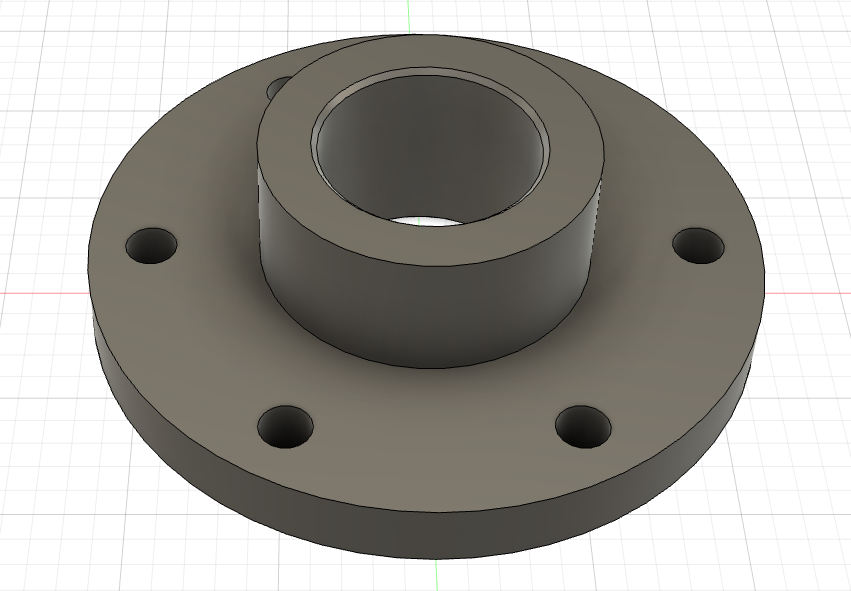

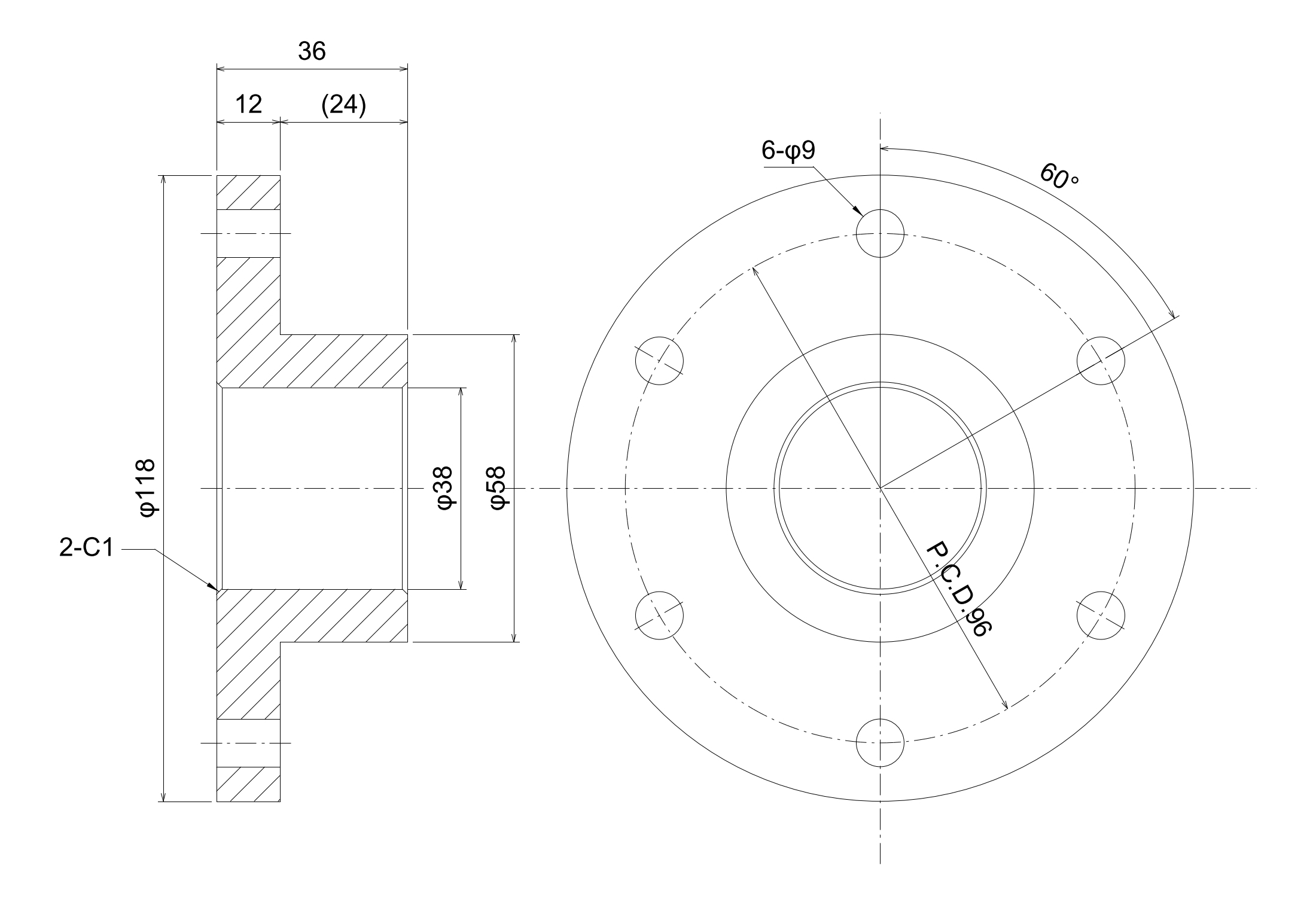

3Dモデルから
寸法線入りの部品図を
一括生成。

図面バラシとは、3Dモデル（アセンブリ）や組立図から、加工・手配のために部品ごとの2D図面（部品図）を起こす作業のことです。投影図の選択、寸法や注記の記入、様式合わせを部品の数だけ繰り返すため、設計工数の中でも大きな割合を占めます。バラシーは、この作業を3Dモデルの入力から一括で自動化します。

主要な3D CADに対応しています。ご利用中のCAD・データ形式に合わせて対応方法をご案内しますので、お問い合わせの際にお使いの環境をお知らせください。

CADに搭載されている自動作図機能は、選んだ製図規格に沿った標準的な図面を効率よく作るためのものです。バラシーは既存CADを置き換えるのではなく、その先の工程を自動化します。JIS/ISOの製図規格に加えて貴社の図面ルール・様式に合わせて専用チューニングしたうえで、必要なビューと寸法の選択・配置からアセンブリ丸ごとの一括バラシまでを行う点が違いです。

図面は寸法が多いほど良いわけではありません。同じ長さを二重に記入したり、基準の異なる寸法が重なると、加工現場で矛盾や読み違いの原因になります。JISの製図規格でも寸法の重複記入は避ける前提です。バラシーは「製造に必要な寸法を、貴社の入れ方で置く」ことを目標に設計・チューニングしています。全部入れて後から削る作業を減らし、"そのまま使える図面"に近づける考え方です。最終的な検図は人が行う前提は変わりません。

当社は情報セキュリティマネジメントシステムの国際規格 ISMS（ISO/IEC 27001）の認証を取得しており、社内規程に基づいて情報を管理しています。そのうえで、秘密保持契約（NDA）を締結してからデータをお預かりし、利用範囲・保管方法・保管期間は事前に取り決めます。貴社のセキュリティ基準に沿った運用のご相談も承りますので、チェックリストをお持ちの場合はお送りください。

ヒアリング・デモ → 貴社図面での精度検証 → 専用チューニング → 本導入、という流れです。期間・条件は図面の種類やご利用規模により異なるため、初回のヒアリングの際に目安をご案内します。

よくいただくご懸念です。図面バラシの作業には「学びになる部分」と「反復作業の部分」が混在しています。レイアウトを整え寸法線を引く手作業の反復からは、回数を重ねても得られる学びは限られます。一方で本当に身につけるべきなのは、どの寸法を入れるべきか、どの基準面で押さえるか、加工サイドから見て成り立つかを判断する力です。

本サービスは、この判断の部分を若手から奪うものではありません。AIが出した図面を確認・修正する運用にすると、若手は「作業」ではなく「判断」を短いサイクルで数多く経験できます。手を動かして覚えさせたい期間は、若手にまず自分で描かせ、その後にAIの出力と突き合わせる進め方も可能です。この場合、AIの出力が答え合わせの教材として機能します。最終判断は人が行う前提の設計ですので、育成と生産性向上は両立できます。
